DC誘電性Hipotテスターのテスト電圧の沈降時間はどれくらいですか？

DC誘電性Hipotテスターのサプライヤーとして、私はしばしば当社の製品のさまざまな技術的側面に関する顧客から質問に遭遇します。かなり頻繁に出てくる質問の1つは、「DC誘電性Hipotテスターのテスト電圧の沈降時間は何ですか？」です。このブログ投稿では、このトピックを掘り下げて、落ち着きの時間、その重要性、およびそれに影響を与える要因の詳細な説明を提供します。

落ち着きの時間を理解する

沈降時間とは、DC誘電性Hipotテスターのテスト電圧が到達し、目的のテスト電圧の周りに指定された許容範囲内に留まるためにかかる期間を指します。 Hipotテスターが特定のテスト電圧に設定されている場合、すぐにその正確な値に達することはありません。代わりに、電圧が徐々に設定値に近づく過渡期間があります。許容範囲内で電圧が安定すると、沈降時間が経過し、テストが正確に進行する可能性があります。

たとえば、テスト電圧が±1％の許容値で10 kVに設定されている場合、沈降時間は、実際の電圧が9.9 kVから10.1 kVの間に到達して滞在するのにかかる時間です。信頼できる断熱テストには正確で安定したテスト電圧が不可欠であるため、これは重要です。電圧が適切に沈降していない場合、テスト結果が不正確である可能性があり、テスト中のデバイスの断熱性（DUT）の断熱性を決定する際に、偽陽性またはネガにつながります。

沈殿時間の重要性

テスト電圧の正確でタイムリーな沈降は、いくつかの理由で誘電性テストで最も重要です。

• 信頼できるテスト結果：安定したテスト電圧により、DUTの断熱材が一貫した既知の条件下でテストされていることが保証されます。これは、分解せずに指定された電圧に耐える断熱材の能力を正確に評価するために不可欠です。テスト中に電圧が依然として変動している場合、DUTの真の絶縁特性を表していない可能性のあるアークまたは他の一時的な現象を引き起こす可能性があります。
• 安全性：高電圧テストでは、安全性が最重要です。適切に沈殿したテスト電圧は、DUTを損傷する可能性があるか、テスト演算子に安全上の危険をもたらす可能性のある突然の電圧スパイクまたはドロップのリスクを減らします。十分な沈降時間を確保することにより、テストは制御された安全な方法で実施できます。
• 標準のコンプライアンス：多くの業界標準と規制は、テスト電圧の精度と安定性の要件を指定しています。これらの標準を満たし、テストプロセスの信頼性を実証するために、指定された許容範囲内と時間制限内にテスト電圧が落ち着くようにすることが必要です。

沈降時間に影響する要因

いくつかの要因が、DC誘電性ヒポットテスターのテスト電圧の沈降時間に影響を与える可能性があります。これらの要因を理解することは、テストプロセスを最適化し、可能な限り沈降時間を短縮するのに役立ちます。

• 電源の特性：Hipotテスターの電源は、沈降時間を決定する上で重要な役割を果たします。低出力インピーダンスと速い応答時間を備えた高品質の電源は、必要な電圧をより迅速に、オーバーシュートまたは順行性を低下させることができます。逆に、規制が不十分または電流容量が限られている電源は、テスト電圧に到達して安定するのに時間がかかる場合があります。
• 負荷特性：DUTの電気的特性は、その静電容量や抵抗など、沈降時間に影響を与える可能性があります。大量の容量を持つDUTは、電源がより多くの充電を提供する必要があるため、テスト電圧まで充電するためにより多くの時間が必要です。同様に、抵抗が高いDUTは、電流の流れが限られているため、電圧をよりゆっくりと上昇させる可能性があります。
• 制御システム設計：Hipotテスターの制御システムは、出力電圧を調整し、設定値に正確に到達するように責任を負います。高度なフィードバックメカニズムと高速制御アルゴリズムを備えた適切に設計された制御システムは、設定値からの逸脱に応じて出力電圧を迅速に調整することにより、沈降時間を最小限に抑えることができます。
• 環境条件：温度、湿度、およびその他の環境要因も、沈降時間に影響を与える可能性があります。たとえば、極端な温度は、Hipotテスターの電子コンポーネントの性能に影響を与え、応答時間が遅くなるか、電圧の変動の増加につながります。

沈降時間を最小化します

DC誘電性Hipotテスターのサプライヤーとして、テストの効率と精度を改善するために沈殿時間を最小限に抑えることの重要性を理解しています。これを達成するために当社の製品で採用するいくつかの戦略を以下に示します。

• 高性能電源：テスト電圧を迅速かつ正確に供給できるように、低出力インピーダンスと高速応答時間を備えた高品質の電源を使用します。これらの電源は、幅広い負荷を処理し、厳しい条件下でも安定した出力電圧を提供するように設計されています。
• 高度な制御アルゴリズム：Hipotテスターに​​は、出力電圧を継続的に監視し、沈降時間を最小限に抑えるためにリアルタイムで調整する高度なコントロールアルゴリズムが装備されています。これらのアルゴリズムは、電圧センサーからのフィードバックを使用して、電源出力を正確に調整し、テスト電圧がセットポイントにできるだけ早く到達するようにします。
• 最適化された負荷処理：Hipotテスターを設計して、高い静電容量や抵抗荷重など、さまざまな負荷特性を処理します。適切な充電回路と現在の制限技術を使用することにより、DUTを充電してテスト電圧に到達するのにかかる時間を短縮できます。

DC誘電性ヒポットテスター

当社では、正確で信頼できる断熱テストを提供するように設計された高品質のDC誘電性Hipotテスターを提供しています。当社のテスターに​​は、次のようなテスト電圧の高速で安定した沈降を確保するための高度な機能が装備されています。

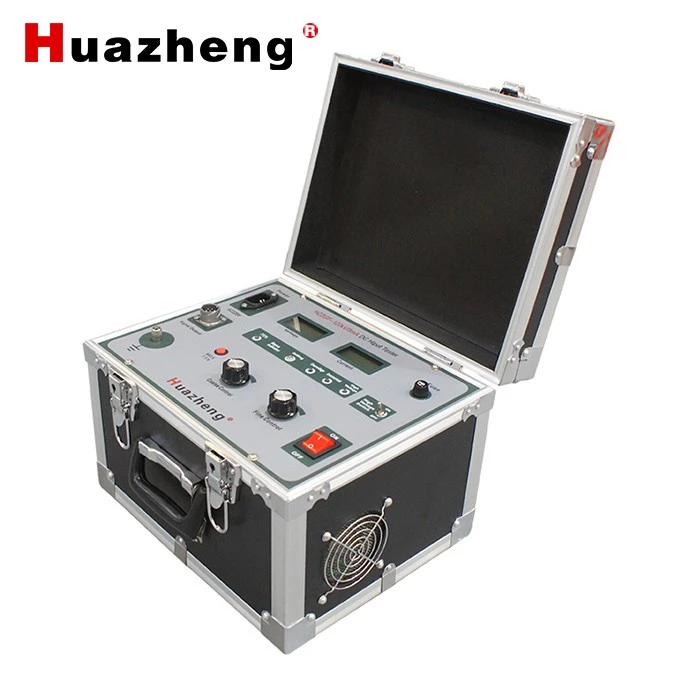

• HZZGF-ZインテリジェントDC高電圧試験装置：このインテリジェントテスターは、高速電源と高度な電圧沈下のための高度な制御アルゴリズムを備えています。また、ユーザーフレンドリーなインターフェイスと幅広いテスト機能を提供し、さまざまなアプリケーションに適しています。
• 200kV 5MA DCに耐える電圧テスターに​​耐えます：この高電圧テスターは、現在の容量が5 mAの最大200 kVを提供できます。高電圧断熱材とコンポーネントをテストするために設計されており、その高度な設計により、テスト電圧の迅速かつ安定した沈降が保証されます。
• 80kV 5MA DC誘電性ヒポットテスター：このテスターは、中電圧断熱テストに最適です。正確で信頼できるテストのための高度な機能とともに、コンパクトでポータブルなデザインを提供します。テスト電圧の高速沈下時間により、効率的かつ効果的なテストが保証されます。

結論

結論として、DC誘電性Hipotテスターのテスト電圧の沈降時間は、断熱テストの精度と信頼性に影響を与える重要なパラメーターです。落ち着き時間、その重要性、およびそれに影響を与える要因の概念を理解することにより、テストのニーズに合わせてHipotテスターを選択する際に情報に基づいた決定を下すことができます。

当社は、テスト電圧の高速で安定した沈降を提供する高品質のDC誘電性Hipotテスターの提供に取り組んでおり、正確で信頼できる断熱テストを確保しています。当社の製品について詳しく知りたい場合や、誘電時間やその他の技術的側面に関する質問がある場合は、お問い合わせください。私たちの専門家チームは、あなたの特定の要件に適したソリューションを見つけることを喜んで支援します。

参照

• 電気断熱テストハンドブック、IEEEプレス
• 高電圧工学：理論と実践、McGraw-Hill Education
