AC共鳴試験装置の出力波形は何ですか？

AC共鳴試験装置の出力波形は何ですか？

AC共鳴テスト機器の大手サプライヤーとして、私はしばしば当社の製品の出力波形について顧客から質問に遭遇します。出力波形を理解することは、電気断熱テストの精度と信頼性に直接影響するため、重要です。このブログでは、AC共振テスト機器の出力波形の詳細を掘り下げ、その重要性を説明し、テストの結果にどのように影響するかを探ります。

AC共鳴テスト装置の基本

AC共鳴試験装置は、電気産業で広く使用されており、ケーブル、変圧器、発電機などのさまざまな電気機器で高電圧テストを実施しています。これらのテストの背後にある主な原則は、誘導リアクタンスと容量性リアクタンスが互いにキャンセルし、共振周波数で高電圧出力をもたらす共鳴回路を作成することです。

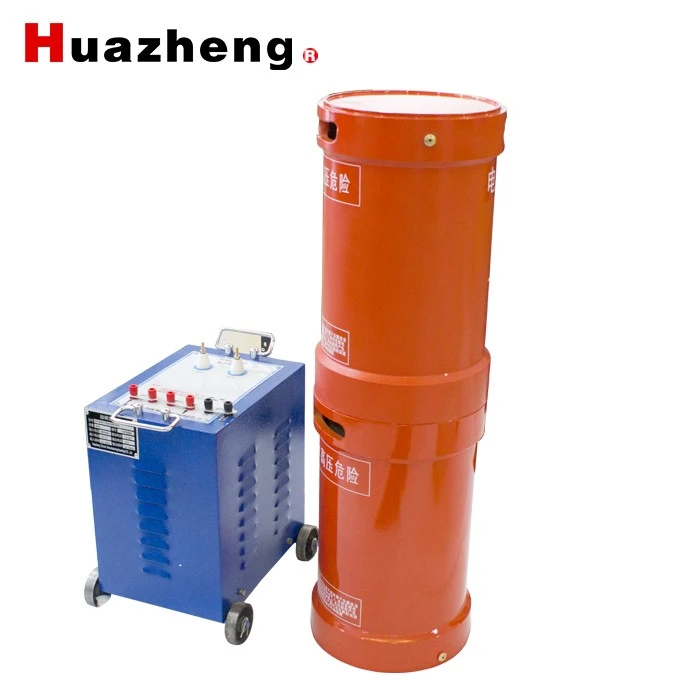

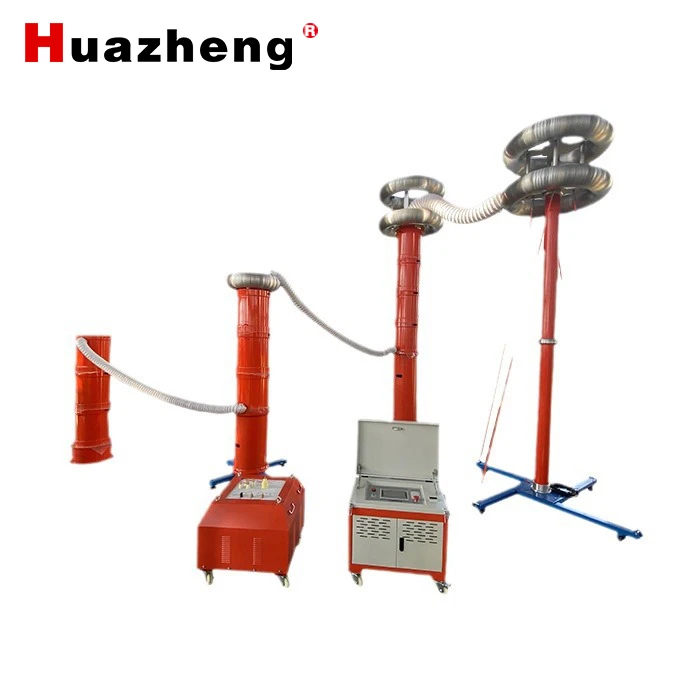

当社は、可変周波数共鳴ACヒポットテスター、200KVA/50KV誘導シリーズAC共鳴試験システム、 そして可変周波数AC共鳴テストセット。これらの製品は、さまざまなアプリケーションに正確で効率的な高電圧テストソリューションを提供するように設計されています。

出力波形の特性

AC共鳴試験装置の出力波形は、通常、正弦波波形です。正弦波の波形は、その滑らかで周期的な振動によって特徴付けられます。振幅、周波数、および位相の3つの主要なパラメーターで定義されます。

• 振幅：出力波形の振幅は、電圧または電流の最大値を表します。高電圧テストでは、振幅を慎重に制御して、テスト電圧がテスト中の機器の指定された制限内にあることを確認します。当社のAC共振テスト機器は、出力波形の振幅を正確に調整して、さまざまなテスト要件を満たすことができます。
• 頻度：出力波形の周波数は、別の重要なパラメーターです。 AC共鳴試験では、頻度が調整され、テスト回路で共鳴を達成します。共振周波数は、試験回路のインダクタンスと静電容量に依存します。当社の変数 - 周波数AC共振テスト機器により、ユーザーは周波数を広範囲にわたって調整して、さまざまなテストオブジェクトの最適な共振周波数を見つけることができます。
• 段階：出力波形の位相は、基準点に対する波形の位置を記述します。純粋な正弦波波形では、位相を使用して、電圧や電流などの異なる電気量間の関係を分析できます。

正弦波出力波形の重要性

いくつかの理由で、AC共鳴テストでは正弦波出力波形が推奨されます。

• 実際の - 世界の条件との類似性：電力システムは、正弦波電圧と電流で動作します。テストで正弦波出力波形を使用することにより、電気機器の実際の動作条件をより正確にシミュレートできます。これは、通常の動作条件下で発生する可能性のある潜在的な絶縁欠陥を検出するのに役立ちます。
• 正確な測定：正弦波波形は、非正弦波波形と比較して測定と分析が容易です。ほとんどの電気測定機器は、正弦波量を正確に測定するように設計されています。正弦波出力波形は、テスト結果が信頼性があり、一貫性があることを保証します。
• 絶縁に対する最小限のストレス：非正弦波波形は、高調波の存在により、電気機器の断熱に追加のストレスを導入できます。純粋な正弦波波形は、この追加のストレスを最小限に抑え、テスト中の機器に、より現実的で損傷性の低いテスト環境を提供します。

出力波形に影響する要因

AC共鳴試験装置の理想的な出力波形は純粋な正弦波ですが、実際には、いくつかの要因が理想的な波形からの逸脱を引き起こす可能性があります。

• 非線形負荷：テストオブジェクトに、半導体デバイスの存在や非線形磁化曲線を備えた磁気材料の存在など、非線形特性がある場合、出力波形を歪める可能性があります。当社のAC共振テスト機器は、高度な制御アルゴリズムとフィルタリング技術を介した非線形負荷の影響を最小限に抑えるように設計されています。
• 電源障害：入力電源の品質は、出力波形にも影響を与える可能性があります。電圧の変動、電源の高調波、およびその他の外乱により、不要なコンポーネントが出力波形に導入される可能性があります。当社の機器には、電源障害の影響を減らすための電源コンディショニング回路が装備されています。
• 回路インピーダンス：インダクタンス、静電容量、抵抗を含む試験回路のインピーダンスは、出力波形の形状に影響を与える可能性があります。温度の変動や機械的振動など、テスト中の回路インピーダンスの変化は、理想的な正弦波波形からわずかな偏差を引き起こす可能性があります。

波形の品質を監視して確保します

出力波形の品質を確保するために、当社のAC共鳴テスト機器には、高度な波形監視および制御システムが装備されています。これらのシステムは、出力波形の振幅、周波数、および位相を継続的に監視し、指定された許容範囲内で波形を維持するための実際の時間調整を行います。

さらに、包括的なユーザーマニュアルとトレーニングサービスを提供して、お客様が機器を正しく操作し、テスト結果を解釈する方法を理解できるようにします。推奨される操作手順に従うことにより、ユーザーはAC共鳴テスト機器の出力波形がテスト基準の要件を満たすことを確認できます。

高品質の波形を備えたAC共鳴試験装置のアプリケーション

AC共鳴テスト機器の高品質の出力波形により、幅広いアプリケーションが可能になります。

• ケーブルテスト：ケーブルテストでは、電源ケーブルの断熱性を正確に評価するために、正弦波出力波形が不可欠です。当社の機器は、ケーブル内の水の木、ボイド、部分放電などの断熱材の欠陥を検出し、ケーブルの故障を防ぎ、送電および流通システムの信頼できる動作を確保することができます。
• トランステスト：トランスは、電力システムの重要なコンポーネントです。高品質の出力波形を備えたAC共鳴試験装置を使用したトランスの高電圧テストは、断熱策の問題、巻き取り障害、その他の問題を検出し、変圧器の動作の安全性と効率を確保することができます。
• ジェネレーターテスト：発電機の場合、ステーター巻線およびその他のコンポーネントの断熱材をテストするために、正弦波出力波形が必要です。当社の機器は、発電機の潜在的な断熱材の弱点を特定し、タイムリーなメンテナンスを可能にし、予期しない停止を防ぐことができます。

調達と技術的相談のための連絡先

AC共鳴テスト機器に興味がある場合、または出力波形やその他の技術的な側面について質問がある場合は、調達と技術的相談についてお問い合わせください。当社の専門家チームは、特定の要件に基づいて詳細な情報とカスタマイズされたソリューションを提供する準備ができています。私たちは、高品質の製品と優れた顧客サービスを提供するために、電気テストのニーズを満たすことに取り組んでいます。

参照

• E. Kuffel、WS Zaengl、およびJ. Kuffelによる「高電圧テスト技術」。
• GC Stone、EA Boulter、I。Culbert、およびJa Sabauによる「回転機の電気断熱材」。
• IEEEやIEC標準など、高電圧テストに関連する標準とガイドライン。
