オイル絶縁耐力試験器の測定誤差の原因は何ですか?

ちょっと、そこ！オイル絶縁耐力試験器のサプライヤーとして、私はこれらの気の利いたデバイスを理解することに熱心に取り組んできました。そして、測定エラーは非常に厄介な問題になる可能性があります。このブログでは、オイル絶縁耐力試験機の測定誤差の原因を詳しく説明します。これにより、より詳しい情報を得て試験を最大限に活用できるようになります。

1. サンプルの汚染

測定誤差の最も一般的な原因の 1 つはサンプルの汚染です。テストするオイルサンプルが純粋でない場合、結果が大きく損なわれる可能性があります。汚染が発生する可能性がある方法はいくつかあります。

まず、オイル中に物理的な不純物が存在する可能性があります。ほこり、汚れ、金属粒子などの物体が導電パスとして機能し、絶縁耐力が実際よりも低く見えることがあります。たとえば、オイル中に小さな金属の削りくずが存在すると、テスターの電極間にブリッジが形成され、早期の故障や誤った低い測定値が発生する可能性があります。

次に、湿気が主な原因です。水は導体であり、オイル中に少量の水分が含まれているだけでも絶縁耐力が大幅に低下する可能性があります。保管中、取り扱い中、さらには環境からも水分がオイルに混入する可能性があります。オイルサンプルが湿気の多い環境にさらされている場合、水分を吸収している可能性があり、テスト結果が歪められます。

2. 電極の条件

オイル絶縁耐力試験器の電極は、測定プロセスにおいて重要な役割を果たします。電極に問題があると、不正確な結果が生じる可能性があります。

問題の 1 つは電極の磨耗です。繰り返し使用すると、時間が経つにつれて電極が磨耗することがあります。電極が摩耗すると、その形状と表面積が変化し、電極間の電界分布に影響を与えます。これにより、耐圧が実際の値と異なり、測定誤差が生じる可能性があります。

もう一つの問題は電極の汚染です。油サンプルと同様に、電極は汚れ、油の残留物、または酸化によって汚染される可能性があります。電極が汚染されていると不均一な電界が発生し、一貫性のない故障や信頼性の低いテスト結果が生じる可能性があります。たとえば、電極上に油の残留物の層があると、電流の流れが変化し、絶縁耐力が実際とは異なって見えることがあります。

3. テスト環境

テストが実施される環境も測定精度に大きな影響を与える可能性があります。

温度は重要な要素です。オイルの絶縁耐力は温度によって変化します。一般に、温度が上昇すると、絶縁耐力は低下します。したがって、標準試験温度と異なる温度で試験を行うと、結果に影響が生じます。たとえば、温度変化を補正せずに高温環境で使用した場合、測定される絶縁耐力は標準温度での実際の値より低くなります。

湿度も環境要因の 1 つです。湿度が高いと空気中の水分含有量が増加し、油サンプルに水分が吸収される可能性があります。前に述べたように、オイル内の水分により絶縁耐力が低下し、不正確なテスト結果が得られる可能性があります。

4. 機器の校正

正確な測定には、オイル絶縁耐力試験機の適切な校正が不可欠です。テスターが正しく校正されていない場合、結果は正しくありません。

校正には、既知の標準に対して正確に測定するようにテスターを設定することが含まれます。時間の経過とともに、テス​​ターの内部コンポーネントがドリフトし、測定値が不正確になる可能性があります。たとえば、テスターの電圧源が本来の電圧を正確に供給していない可能性があります。これがキャリブレーションによって修正されない場合、ブレークダウン電圧の測定値は不正確になります。

また、テスターが何らかの形で損傷または改造されている場合、校正に影響を与える可能性があります。小さな衝撃や接続の緩みでも、校正が狂い、測定誤差が生じる可能性があります。

5. オペレーターのエラー

人間的要因を忘れないでください。オペレーターのミスも測定の不正確さの原因となる可能性があります。

よくある間違いの 1 つは、不適切なサンプルの取り扱いです。オペレーターがオイルサンプルの収集、保管、準備の正しい手順に従わない場合、エラーが発生する可能性があります。たとえば、テスト前にサンプルが適切に混合されていない場合、オイル中の不純物と水分の分布が均一ではなくなり、一貫性のない結果が生じる可能性があります。

もう 1 つのオペレータ エラーは、テスト設定が正しくないことです。テスターはメーカーの指示に従って正しくセットアップする必要があります。電極が適切に配置されていない場合、テスト電圧が正しく設定されていない場合、またはテスト時間が正しくない場合、結果は不正確になります。たとえば、電極がテスターの中心にない場合、電界が歪み、ブレークダウン電圧に影響を与えます。

6. 機器の制限

すべての機器には限界があり、オイル絶縁耐力試験機も例外ではありません。

テスターの内部コンポーネントの精度が制限要因となる場合があります。たとえば、電圧測定回路にはある程度の不確実性がある可能性があります。これは、テスト中に印加される実際の電圧が表示された電圧とわずかに異なる可能性があり、測定誤差につながる可能性があることを意味します。

また、テスターの解像度も精度に影響を与える可能性があります。テスターの分解能が低い場合、絶縁耐力の小さな変化を検出できない可能性があります。これにより、四捨五入された値や近似値が得られる可能性があり、オイルの真の絶縁耐力を正確に表していない可能性があります。

測定誤差を最小限に抑える方法

測定誤差の原因を特定したので、次にそれらを最小限に抑える方法について説明します。

まず、オイルサンプルを適切に取り扱うようにしてください。オイルを収集して保管するには清潔な容器を使用し、ほこり、汚れ、湿気から遠ざけてください。テストする前に、オイルサンプルをろ過して物理的不純物を除去します。

次に、電極を定期的に点検し、メンテナンスしてください。使用後は毎回電極を洗浄して汚染物質を除去し、電極が磨耗したら交換してください。電極がテスターに​​正しく取り付けられ、位置が揃っていることを確認してください。

第三に、テスト環境を可能な限り制御します。安定した温度と湿度レベルでテストを実施するようにしてください。必要に応じて、温度と湿度の補正技術を使用してテスト結果を修正します。

4 番目に、テスターを定期的に校正します。製造元の校正手順に従い、信頼できる校正標準を使用してください。これにより、テスターが正確に測定していることが保証されます。

最後に、オペレーターを適切にトレーニングします。サンプルの取り扱い、テストのセットアップ、テスターの操作に関する正しい手順を生徒が理解していることを確認してください。これにより、オペレーターのミスの可能性が減ります。

当社のオイル絶縁耐力試験機

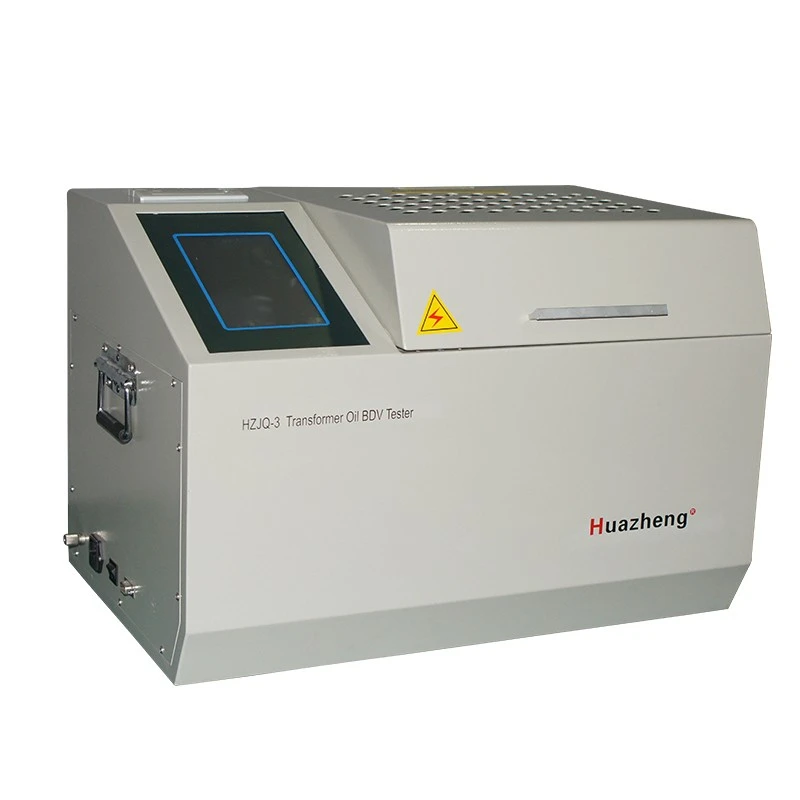

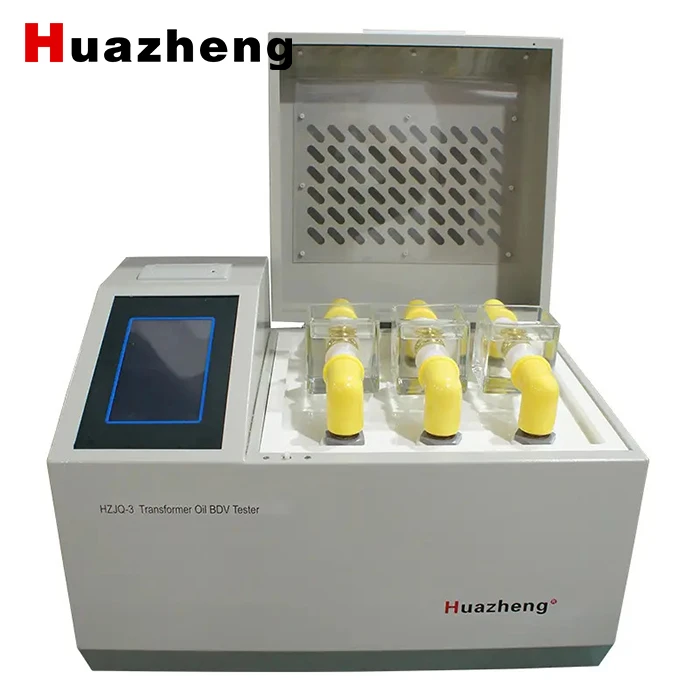

当社では、以下の高品質なオイル絶縁耐力試験機を提供しています。HZJQ - 3 3 カップ 80 kv 変圧器オイル BDV テスター、HZJQ - 6 80kV 6 カップ変圧器油絶縁破壊電圧テスター、そして100kV自動絶縁油絶縁耐力計。これらのテスターは、測定誤差を最小限に抑え、正確で信頼性の高い結果を提供するように設計されています。これらは、長期的なパフォーマンスと安定性を保証するために、高品質のコンポーネントと高度なテクノロジーで構築されています。

オイル絶縁耐力試験機をご検討中の場合、または試験の精度を向上させる方法について詳しく知りたい場合は、お気軽にお問い合わせください。私たちは、お客様が正しい選択をし、可能な限り正確な測定を行えるようお手伝いいたします。お客様の具体的なニーズと、当社の製品がそれらにどのように応えることができるかについて、今すぐお問い合わせください。

参考文献

• 「電気絶縁性液体 - 電源周波数における絶縁破壊電圧の測定 - 試験方法」 - 国際電気標準会議 (IEC)
• 「変圧器油試験ハンドブック」 - 電力システムの保守および試験に関するさまざまな業界出版物
