アナログ AC DC 耐電圧試験器とデジタル AC DC 耐電圧試験器の違いは何ですか?

電気の安全性テストに関しては、AC DC 耐電圧テスターは不可欠なツールです。これらのデバイスは、さまざまな機器の電気絶縁の完全性を検証するために使用され、機器が安全基準を満たし、感電や短絡の危険なく動作できることを確認します。市場には、アナログとデジタルの 2 つの主なタイプの AC DC 耐電圧テスターがあります。信頼できる AC DC 耐電圧試験器のサプライヤーとして、私はこれら 2 つのタイプの違いに精通しており、ここでそれらを皆さん​​と共有したいと思います。

1. 表示と読みやすさ

アナログ AC DC 耐電圧テスターとデジタル AC DC 耐電圧テスターの最も明らかな違いは、そのディスプレイにあります。

アナログ耐電圧試験器

アナログ ヒップ テスターは、従来の針ベースのディスプレイを使用します。針が目盛上を移動して測定値を表示します。アナログ表示を読み取るには、ある程度のスキルと経験が必要です。ユーザーは目盛り間の針の位置を推定する必要があります。たとえば、目盛が 100 ボルト刻みでマークされており、針が 200 ボルトと 300 ボルトのマークの間にある場合、ユーザーは実際の電圧を近似する必要があります。これにより、特に針が 2 つのマークの間の中間点に近い場合、ある程度の測定誤差が生じる可能性があります。

デジタルハイポットテスター

一方、デジタル ヒップ テスターは、測定値を明確な数値で表示します。数値が読みやすく、見積もりの​​必要がありません。たとえば、デバイスが 256 ボルトの電圧を測定した場合、画面には単に「256」と表示されます。これにより、デジタル ヒップ テスターの測定値の読み取りがより正確になり、データ収集における人的ミスの可能性が減ります。

2. 精度と精度

電気試験では精度と正確さが重要な要素であり、この点で 2 種類の耐衝撃試験機は大きく異なります。

アナログ耐電圧試験器

アナログ耐衝撃試験器は通常、精度が低くなります。可動針や内部ポテンショメータなどの機械コンポーネントにより、測定に多少のばらつきが生じる可能性があります。時間の経過とともに、これらのコンポーネントが摩耗する可能性があり、デバイスの精度にさらに影響を与える可能性があります。さらに、アナログディスプレイのスケールの解像度には制限があります。たとえば、一般的なアナログ耐電圧試験器には、分解能 100 ボルトのスケールが付いている場合があります。これは、電圧を 100 ボルト刻みでしか測定できないことを意味し、高精度の測定を必要とするアプリケーションにはあまり適していません。

デジタルハイポットテスター

デジタル ヒップ テスターは、より高い精度と精度を提供します。高度なデジタル回路とセンサーを使用して電気パラメータを測定します。これらの回路は、はるかに細かい分解能を提供でき、多くの場合、ボルトまたはアンペアの数分の一にまで低下します。たとえば、デジタル ハイポット テスターは、0.1 ボルトの分解能で電圧を測定できる場合があります。さらに、デジタル デバイスは可動部品が少ないため、機械的摩耗による影響が少なくなります。これにより、測定の精度が長期間にわたって安定した状態に保たれます。

3. 機能と特徴

アナログおよびデジタル AC DC 耐電圧テスターの機能と特徴も大きく異なります。

アナログ耐電圧試験器

アナログ耐衝撃試験器には通常、基本的な機能が備わっています。これらは主に、単純な電圧と電流の測定を実行するように設計されています。通常、電圧調整ノブやオン/オフ スイッチなど、限られた数のコントロールが付いています。一部のアナログ耐電圧テスターに​​は基本的な過電流保護機能が備わっている場合もありますが、多くの場合、保護レベルはデジタル テスターほど洗練されていません。

デジタルハイポットテスター

デジタル ヒップ テスターに​​は、幅広い高度な機能が備わっています。絶縁抵抗試験、絶縁耐力試験、アース接続試験など、複数の種類の試験を実行できます。多くのデジタル ヒップ テスターに​​は、テスト結果を保存するためのメモリも内蔵されています。これは、品質管理や文書化の目的で非常に役立ちます。たとえば、メーカーは自社が製造する各製品のテスト結果を保存し、トレーサビリティやコンプライアンスの検証に使用できます。さらに、デジタル ハイポット テスターに​​はプログラム可能な設定が備わっていることが多く、ユーザーは特定の要件に応じてテスト パラメーターをカスタマイズできます。

4. コスト

多くのお客様にとって、AC DC 耐電圧テスターを選択する際、コストは重要な考慮事項です。

アナログ耐電圧試験器

アナログ耐電圧試験器は、一般にデジタル試験器よりも安価です。設計がシンプルになり、コンポーネントが少なくなったことで製造コストが下がり、それが小売価格に反映されました。高精度の測定が重要ではない小規模な操作やアプリケーションの場合、アナログ ヒップ テスタはコスト効率の高いソリューションとなります。

デジタルハイポットテスター

デジタル ヒップ テスターは、高度な機能と高精度を備えているため、価格が高くなる傾向があります。デジタル回路、センサー、ディスプレイ技術のコストがデバイスの全体的な価格を高めます。ただし、大規模な製造施設、研究室、および厳格な安全性と品質基準を満たす必要がある用途では、多くの場合、デジタル ヒップポット テスターへの投資は、パフォーマンスと機能の向上によって正当化されます。

5. 使いやすさ

AC DC ハイポット テスターの使いやすさは、テスト プロセスの効率に大きな影響を与える可能性があります。

アナログ耐電圧試験器

アナログ ヒップ テスターは、従来の電気測定器に慣れている人にとっては比較的簡単に操作できます。シンプルなコントロール レイアウトと基本機能により、技術的知識が限られたユーザーでもアクセスできます。ただし、前述したように、アナログ表示を読み取るにはある程度のスキルが必要であり、初心者にとっては障壁となる場合があります。

デジタルハイポットテスター

デジタル ヒップ テスターは、その高度な機能にも関わらず、一般に非常にユーザー フレンドリーです。多くのデジタル デバイスのメニュー駆動インターフェイスにより、さまざまなテスト モードを選択し、必要なパラメータを設定することが簡単になります。明確な数値表示により、データ読み取りプロセスも簡素化されます。さらに、一部のデジタル ハイポット テスターに​​はヘルプ機能やエラー メッセージが組み込まれており、テスト プロセス中に問題が発生した場合にユーザーを支援できます。

用途と適合性

アナログ AC DC 耐電圧試験器とデジタル AC DC 耐電圧試験器のどちらを選択するかは、特定の用途によっても異なります。

アナログ耐電圧試験器

アナログ耐衝撃試験器は、迅速かつ基本的な電気的安全性チェックが必要な用途に適しています。たとえば、小規模な修理工場では、アナログ 耐電圧テスターを使用してデバイスの簡単な電圧テストを実行し、明らかな絶縁問題がないかどうかを確認できます。また、学生が電気測定の基本原理を理解するのに役立つため、教育目的にも適しています。

デジタルハイポットテスター

デジタル ヒップ テスターは、高精度の測定と高度な機能を必要とするアプリケーションに適しています。変圧器やサーキットブレーカーなどの電気機器の製造では、製品が厳格な安全性と品質基準を満たしていることを確認するために、デジタル耐衝撃試験器が不可欠です。また、正確なデータ収集と分析が重要な研究開発研究所でも広く使用されています。

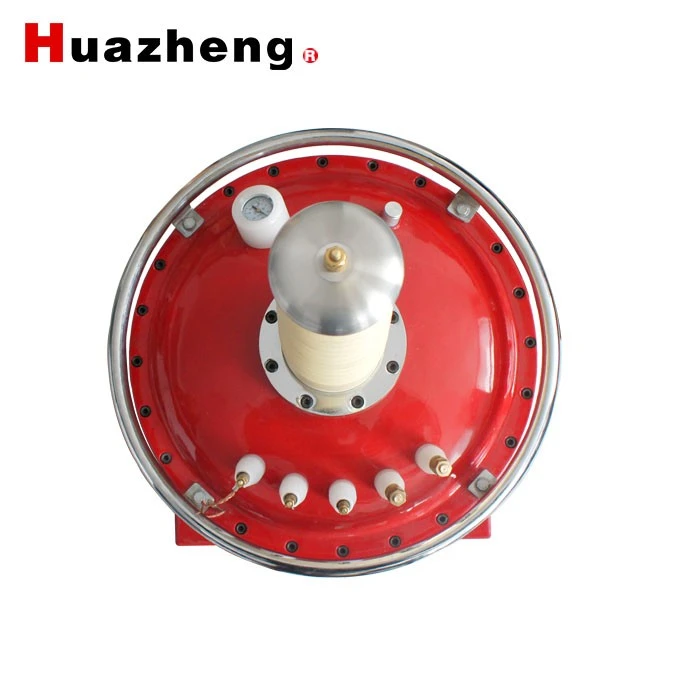

当社はAC DC耐電圧試験器のサプライヤーとして、お客様の多様なニーズに応える幅広い製品を提供しています。基本的なテスト用のシンプルなアナログ ヒップ テスターをお探しの場合でも、複雑なアプリケーション用のハイエンド デジタル ヒップ テスターをお探しの場合でも、当社は適切なソリューションを提供します。当社の製品ポートフォリオには以下が含まれます150kV 10kVA 電源周波数耐電圧試験セット、インフレータブル高電圧試験用変圧器、 そしてSF6 インフレータブル試験変圧器。

当社の製品にご興味がございましたら、AC DC耐電圧試験器についてご質問がございましたら、詳細な打ち合わせや調達交渉を承りますので、お気軽にお問い合わせください。当社は、電気機器の安全性と品質を確保するために、最高の製品とサービスを提供することに尽力しています。

参考文献

• 電気試験ハンドブック、第 3 版
• 電気絶縁試験の原則、IEEE Press
