高電圧分裂者のステップ応答を改善する方法は？

ちょっと、そこ！私は高電圧の仕切りサプライヤーから来ています。今日は、高電圧分裂者のステップ応答を改善する方法についておしゃべりしたいと思います。

まず、ステップ応答の意味を理解しましょう。簡単に言えば、高電圧分割器の入力電圧に突然の変化（ステップ）がある場合、ステップ応答は、出力をどの速かつ正確に調整して新しい入力に合わせて出力を調整できるかを示します。高電圧テストなど、多くのアプリケーションでは、電圧の変化を正確かつ瞬時に測定する必要がある多くのアプリケーションでは、適切なステップ応答が重要です。

高電圧分裂の基本を理解する

ステップ応答の改善を掘り下げる前に、高電圧分裂の仕組みを簡単に見てみましょう。高電圧仕切りは、基本的に高電圧入力を取り、より低い比例出力電圧を生成する回路です。抵抗性仕切りや容量性分裂など、さまざまなタイプがあります。

抵抗性仕切りは抵抗器を使用して電圧を分割します。それらは比較的単純で、DCおよび低周波数ACアプリケーションに適しています。しかし、高速のステップ応答に関しては、いくつかの制限があります。抵抗値は、応答を遅くする時定数を引き起こす可能性があります。

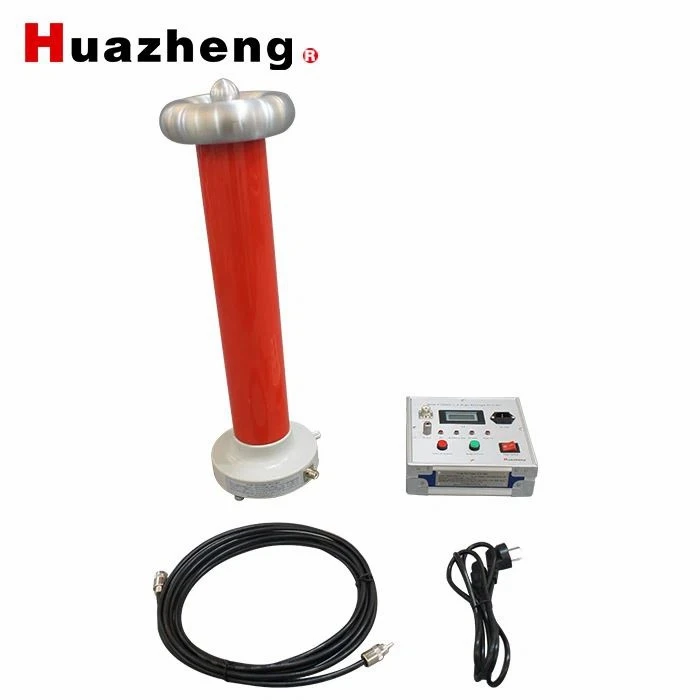

一方、容量性仕切りはコンデンサを使用します。コンデンサは電圧の変化に迅速に応答できるため、高周波数アプリケーションに最適です。高電圧コンデンサディバイダーの詳細については、このリンクをご覧ください。高電圧コンデンサ分割。

ステップ応答に影響する要因

それでは、高電圧分裂者のステップ応答を台無しにする可能性のある要因について話しましょう。

1。コンポーネントの特性

仕切りで使用されるコンポーネントは大きな役割を果たします。抵抗器の場合、抵抗値、耐性、寄生容量などの要因がステップ応答に影響を与える可能性があります。高い値抵抗器は時定数を増加させ、応答を遅くする可能性があります。

コンデンサにも独自の問題があります。同等のシリーズ抵抗（ESR）および同等のシリーズインダクタンス（ESL）は、ステップ応答で鳴り、オーバーシュートを引き起こす可能性があります。 ESRとESLの低いコンポーネントを選択して、よりクリーンでより速い応答を取得する必要があります。

2。迷走容量とインダクタンス

浮遊容量とインダクタンスは、ステップ応答のサイレントキラーのようなものです。それらは、回路のレイアウト、配線、および仕切りの物理構造から生じる不要な電気特性です。迷走容量は出力を入力の後ろに遅らせる可能性がありますが、迷走中のインダクタンスは鳴き声と振動を引き起こす可能性があります。

3。負荷効果

高電圧仕切りの出力に接続された負荷も、ステップ応答に影響を与える可能性があります。負荷が高いインピーダンスを持っている場合、それはあまり電流を引きつけられないかもしれませんが、それでも分裂者の出力インピーダンスと相互作用し、安定性の問題を引き起こす可能性があります。一方、低インピーダンス荷重は、電流を描きすぎてステップ応答を歪める可能性があります。

ステップ応答を改善するための戦略

1。コンポーネントの選択

先に述べたように、適切なコンポーネントを選択することが重要です。抵抗器の場合、低い値、高精度抵抗器を低く、容量が低いために行く必要があります。コンデンサの場合、ESRとESLが低いコンデンサを探します。

また、高速アプリケーション向けに設計された特殊なコンポーネントも市場にあります。これらは、高電圧分裂者のステップ応答を大幅に改善できます。

2。回路レイアウトの最適化

迷走容量とインダクタンスを減らすには、回路レイアウトに細心の注意を払う必要があります。抵抗とインダクタンスを最小限に抑えるために、トレースを短くて広く保ちます。適切な接地技術を使用して、ノイズと干渉を減らします。

シールドを使用して、外部の電磁界から仕切りを保護することもできます。これは、特に高電圧と高周波数環境で、よりクリーンなステップ応答を取得するのに役立ちます。

3。報酬技術

補償は、ステップ応答を改善するもう1つの素晴らしい方法です。補償には2つの主要なタイプがあります。パッシブとアクティブです。

受動的な補償には、抵抗器やコンデンサなどの追加のコンポーネントを回路に追加して、周波数応答を修正することが含まれます。たとえば、抵抗器と並行してコンデンサを追加して、時定数を減らして応答を高速化できます。

アクティブな補償は、出力を修正するために、運用アンプなどのアクティブコンポーネントを使用します。積極的な補償はより効果的になる可能性がありますが、回路に複雑さを加えます。

REAL-世界アプリケーション

高電圧分割器のステップ応答を改善することが重要ないくつかの実際の - 世界アプリケーションを見てみましょう。

高電圧テストでは、多くの場合、突然の電圧の変化を正確に測定する必要があります。たとえば、高電圧ケーブルの断熱材をテストするときは、断熱材の内訳を検出するために高速かつ正確なステップ応答が必要です。私たちのHZHG -F 100kV AC DC高電圧分割このようなアプリケーションを優れたステップ応答で処理するように設計されています。

パワーエレクトロニクスでは、高電圧仕切りを使用して、電力コンバーターの電圧レベルを監視します。適切なステップ応答により、制御システムが電圧の変動に迅速に反応し、コンバーターの全体的な効率と信頼性が向上することが保証されます。

結論

高電圧分裂者のステップ応答を改善することは、複雑だが達成可能なタスクです。ステップ応答に影響を与える要因を理解し、適切な戦略を実装することにより、さまざまなアプリケーションの要求を満たすことができる高いパフォーマンス分割者を獲得できます。

高電圧仕切りの市場にいる場合は、ステップ応答を念頭に置いて設計されたさまざまな製品を提供しています。単純な抵抗の仕切りであろうと、より高度な静電容量の仕切りが必要であろうと、私たちはあなたをカバーしています。また、出力電圧を正確に測定したい場合は、デジタルAC DC Kilovoltmeter。

私たちの製品に興味がある場合、またはステップ応答の改善について質問がある場合は、私たちに手を差し伸べることをheしないでください。チャットをして、お客様のニーズに合ったソリューションを見つけるのを手伝ってくれることを嬉しく思います。高値を作るために協力してみましょう - 電圧アプリケーションを改善しましょう！

参照

• 高電圧エンジニアリング：E。Kuffel、WS Zaengl、およびJ. Kuffelによる基礎
• パワーエレクトロニクス：Ned Mohan、Tore M. Undeland、およびWilliam P. Robbinsによるコンバーター、アプリケーション、および設計
